前言
本标准按照GB/T 1.1—2009给出的规则起草。
本标准由中国机械工业联合会提出。
本标准由机械工业食品机械标准化技术委员会（CMIF/TC14）归口。
本标准起草单位：济宁兴隆食品机械制造有限公司、中国包装和食品机械有限公司、中国食品和包装机械工业协会肉类加工机械专业委员会、中国农业机械化科学研究院。
本标准主要起草人：王向宏、王国扣、吴建国、周伟生、李虓、赵有斌、韩清华。
本标准为首次发布。
1 范围
本标准规定了猪头刨毛机的术语和定义、型号与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于将浸烫后的猪头进行刨毛的猪头刨毛机（以下简称刨毛机）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志
GB 2894 安全标志及其使用导则
GB/T 3768 声学 声压法测定噪声源 声功率级 反射面上方采用包络测量表面的简易法
GB 4208 外壳防护等级（IP代码）
GB/T 5048 防潮包装
GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件
GB/T 7311 包装机械分类与型号编制方法
GB/T 13306 标牌
GB/T 13384 机电产品包装通用技术条件
GB 15179 食品机械润滑脂
GB 16798 食品机械安全卫生
GB 19891 机械安全 机械设计的卫生要求
JB 7233 包装机械 安全要求
SB/T 222 食品机械通用技术条件 基本技术要求
SB/T 223 食品机械通用技术条件 机械加工技术要求
SB/T 224 食品机械通用技术条件 装配技术要求
SB/T 226 食品机械通用技术条件 焊接、铆接件技术要求
SB/T 229 食品机械通用技术条件 产品包装技术要求
3 术语和定义
下列术语和定义适用于本文件。
3.1 生产能力
在单位时间内，刨毛机将浸烫好的猪头刨毛成合格猪头的数量，单位为个每小时（个/ｈ）。
3.2 刨毛率
猪头上去除猪毛部分的表面积占总表面积的百分比。
3.3 损伤率
由于刨毛机原因造成损伤（每个猪头大于两处，每处大于1cm?并见脂肪）的猪头数量占刨毛猪总数的百分比。
3.4 平均无故障工作时间 MTBF
刨毛机相邻两次故障之间的平均工作时间，即刨毛机在总的使用阶段累计工作时间与故障数的比值，单位为小时（h）。
3.5 故障
产品不能执行预定功能的状态（预防性维护除外）。
4 型号与基本参数
4.1 型号

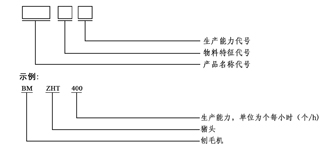

刨毛机型号编制应考虑产品的物料特征。产品名称代号应符合GB/T 7311的规定，由产品主要名称代号（居首）和产品辅助名称代号（居第二位）两部分组成。其中，产品主要名称代号用 “刨毛”两汉字首拼音字母的组合“BM”表示，产品辅助名称代号用“猪头”两汉字拼音的声母的组合“ZHT”表示。其型号编制形式如下：
4.2 基本参数
刨毛机的基本参数见表1。
表1 刨毛机基本参数
| 名称 | 数值 |
| 生产能力 个/ｈ | 300～500 |
| 刨毛率 % | ≥85 |
| 损伤率 % | ≤5 |
| 喷淋水温度 ℃ | 40～60 |
| 水消耗量 L/ｈ | ≤2000 |
| 正常工作噪声 dB（A） | ≤80 |
| 平均无故障工作时间 h | ≥600 |
5 技术要求
5.1 一般要求
5.1.1 刨毛机应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。
5.1.2 刨毛机材料的选择和设备结构的安全卫生应符合GB 16798和GB 19891的规定。
5.1.3 刨毛机应符合SB/T 222的规定，具有足够的强度、刚度及使用稳定性。
5.1.4 刨毛机的零部件按SB/T 223的规定制造。
5.1.5 刨毛机装配技术要求应符合SB/T 224的规定，运动部件应灵活，无卡滞现象。
5.1.6 刨毛机焊接技术要求应符合SB/T 226的规定，焊接部位应牢固、可靠、光滑。
5.1.7 刨毛机各零部件的连接应可靠，各零部件拆卸、安装应方便，便于清洗。
5.1.8 刨毛机各润滑部位应润滑可靠，不应有漏油现象。润滑油应符合GB 15179的规定。
5.1.9 刨毛机应运转平稳，运动零部件应动作协调、准确，操作时应动作灵活，无卡滞现象和异常声响。
5.1.10 刨毛机所有的原材料、外购配套零部件应符合使用要求，应有生产厂的质量合格证明书；否则应按产品相关标准验收合格后，方可投入使用。
5.2 外观质量要求
5.2.1 刨毛机外观应整洁、光滑，不应有明显的机械损伤和易对人体造成伤害的尖角及棱边。
5.2.2 刨毛机涂层部位应光滑细密、色泽均匀，不应有斑点、流挂、针孔、气泡和脱落等缺陷。
5.3 电气安全要求
5.3.1 刨毛机电气安全应符合GB 5226.1的规定。电路控制系统应安全可靠、动作准确，各电器线路接头应连接牢固并加以编号，导线不应裸露。操作按钮应可靠，并有急停按钮，指示灯显示应正常。
5.3.2 刨毛机除满足5.3.1的规定外，其安全性能还应符合下列要求：
a）接地：刨毛机应有可靠的接地装置，并有明显的接地标志。接地端子与接地金属部件之间的连接应具有低电阻，其电阻值不应超过0.1Ω。
b）绝缘电阻：刨毛机动力电路导线与保护接地电路间施加500Vd.c.电压时测得的绝缘电阻应不小于1ＭΩ。
c）耐电压强度：刨毛机动力电路导线与保护联结电路间施加最大试验电压1000V、保持近似ls时间，不应出现击穿、放电现象。
5.4 安全防护要求
5.4.1 刨毛机的安全防护应符合JB 7233的规定。
5.4.2 刨毛机操作盘和现场安装的电器元件外壳安全防护应符合GB 4208的规定，防护等级不低于IP55的要求。
5.4.3 刨毛机出现异常状况时应能停止运行。
5.4.4 刨毛机上应有安全防护装置，特别应防漏电。
5.4.5 刨毛机易脱落的零部件应有防松装置，各零件及螺栓、螺母等紧固件应可靠固定，不应因振动而松动和脱落。
5.5 性能要求
5.5.1 刨毛机性能应符合表1的规定。
5.5.2 刨毛机应具有负载启动能力和过载保护措施。
5.5.3 刨毛机应满足对20kg以下质量猪头的刨毛要求。
5.5.4 刨毛机的刨毛辊位置应能够在水平和垂直方向调整，以适应不同规格猪头刨毛的需要。
6 试验方法
6.1 试验条件
6.1.1 试验环境温度为0℃～40℃；环境相对湿度≤90%。
6.1.2 海拔不超过1000m。
6.1.3 试验物料为正常浸烫后的猪头。
6.2 外观质量检查
手感和目测检查刨毛机外观质量，应符合5.2的规定。
6.3 材质检查
检查刨毛机材质报告及质量合格证明书，应符合5.1.10的规定。
6.4 空运转试验
每台刨毛机装配完成后，均应做空运转试验，连续运转不少于60min，应符合5.1.9的规定。
6.5 焊接部位检查
按SB/T 226的规定检查刨毛机焊接部位，应符合本标准5.1.6的规定。
6.6 装配质量检查
按SB/T 224的规定检查刨毛机装配情况，应符合本标准5.1.5的规定。
6.7 电气安全试验
6.7.1 接地装置测量
用电阻表测量刨毛机接地电阻，应符合5.3.2a）的规定。
6.7.2 绝缘电阻测量
用绝缘电阻表按GB 5226.1的规定测量刨毛机绝缘电阻，应符合本标准5.3.2b）的规定。
6.7.3 耐电压强度试验
按GB 5226.1的规定做刨毛机耐电压强度试验，应符合本标准5.3.2c）的规定。
6.8 安全防护检查
用目测检查刨毛机的安全防护，应符合5.4的规定。
6.9 工作噪声试验
在连续工作过程中，刨毛机的噪声按GB/T 3768规定的方法进行测量，其噪声值应符合本标准表1的规定。
6.10 平均无故障工作时间试验
刨毛机平均无故障工作时间MTBF根据试验结果按公式（1）计算，计算结果应符合表1的规定。
MTBF＝t/Nf(t) ......................(1)
式中：
t—刨毛机的工作时间，单位为小时（h）；
Nf(t)—刨毛机在工作时间内的故障数，单位为次。
6.11 生产能力检查
在单位时间内，测量刨毛机完成刨毛猪头的数量，计算生产能力，应符合表1的规定。
6.12 性能检查
在生产现场观察刨毛机运行状况，应符合5.5的规定。
6.13 刨毛率检查
刨毛机正常工作后，计算刨毛率，应符合表1的规定。
6.14 损伤率检查
刨毛机正常工作后，计算损伤率，应符合表1的规定。
7 检验规则
7.1 总则
刨毛机应经过制造厂检验部门检验合格，并签发合格证后方可出厂。
7.2 检验分类
产品检验分出厂检验和型式检验。
7.3 出厂检验
每台刨毛机均应进行出厂检验，检验项目为外观、材质、焊接、装配、标牌、技术文件、空运转性能、安全防护和电气安全。
7.4 型式检验
7.4.1 有下列情况之一时，刨毛机应进行型式检验：
—正式生产后，结构、材料、工艺有较大改变，可能影响产品性能；
—停产一年以上再投产；
—新产品或老产品转厂生产的试制定型鉴定；
—国家质量监督部门提出进行型式检验的要求；
—出厂检验结果与上次型式检验有较大差异；
—正常生产时间满两年。
7.4.2 抽样及判定规则：从出厂检验合格的刨毛机中随机抽样，每次抽样1台。检验项目为本标准要求的全部项目，全部项目合格则判型式检验合格；如有不合格项，应加倍抽样，对不合格项进行复检，复检再不合格，则判型式检验不合格，其中安全性能不允许复检。
8 标志、包装、运输和贮存
8.1 标志
8.1.1 标牌应固定在刨毛机平整明显位置，标牌的技术要求应符合GB/T 13306的规定。标牌除标示安全警示外，还应标示下列内容：
—制造企业名称和商标；
—产品名称和型号；
—主要技术参数；
—制造日期、出厂编号；
—产品执行标准编号。
8.1.2 在刨毛机存在安全隐患的位置，加贴清晰的安全警示标志，安全警示标志应符合GB 2894的规定。
8.2 包装
8.2.1 刨毛机的包装应符合GB/T 13384、SB/T 229的规定。
8.2.2 刨毛机外包装上除有本标准8.1规定的标志外，还应标注有“小心轻放”“向上”“防潮”等储运标志，并符合GB/T 191的规定。
8.2.3 刨毛机应有可靠的包装，包装形式应符合运输装卸的要求。
8.2.4 刨毛机包装应有可靠的防潮、防雨措施，并符合GB/T 5048的规定。
8.2.5 刨毛机包装内应有装箱单、产品合格证、产品使用说明书、必要的随机备件及工具。
8.3 运输
8.3.1 刨毛机运输时应小心轻放，严禁雨淋。
8.3.2 刨毛机搬运时严禁碰撞，不应损坏。
8.3.3 刨毛机按包装上指定朝向置于运输工具上。
8.4 贮存
8.4.1 刨毛机应贮存在通风、清洁、阴凉、干燥的场所，远离热源和污染源，严禁与有害物品混放。
8.4.2 在正常储运条件下，自出厂之日起应保证刨毛机在12个月内不致因包装不良引起锈蚀、霉损等。
本标准由中华人民共和国工业和信息化部于2016年10月22日发布，2017年4月1日实施。
