一、原理
冷风机是依靠通风机使冷间内的空气通过冷风机的冷却排管,产生热交换将空气冷却,从而达到降低冷却温度的目的。
二、结构
一般由风机、通风室、蒸发器及承水盘等四大部件组成。
三、面积计算
F=Qq/K.Δt 其中Qq为冷却设备负荷;K传热系数;Δt冷间空气温度与制冷剂温度差。

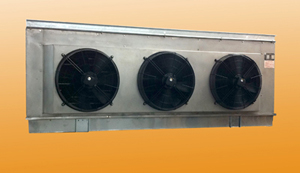

四、GJL系列高效节能冷风机特点
(一)热传导效果优良:采用铝合金管和铝合金大套片涨管最新工艺,因管、片同种材料不受热胀冷缩影响,根据测定,K值比常规冷风机提高35%,达到优良的传导效果。
(二)气流组织完善:配套的专用轴流风机,经先进的CAD优化,高效区宽,能适应多工况状态下高效运行,大量节省能耗;迎出风面变片距设计先进,不易结霜,易冲霜;出风口设集流器,从而使气流组织完善。
(三)体积小,重量轻,耐腐蚀。采用铝合金管、大铝翅片。采用新材料保证了耐腐蚀性能。
(四)结构形式多,用途范围广:本新型冷风机分为吊顶式(GF型)、落地顶吹式(LF型)、落地侧吹式(LS型)、落地下吹式(LT型)、及布套式(SJK型)等多种形式,广泛应用于冻结间、冻结物冷藏间、冷却物冷藏间、食品加工车间的空调装置和配套食品单体冻结设备。还可用于大坝混凝土的冷却。
五、GJL系列高效节能冷风机选用
(一)代号说明
例:用于冻结间的落地下侧吹式400m2蒸发面积的冷风机表示为:GJL(LT)― 400
用于冻结间的落地上侧吹式400m2蒸发面积的冷风机表示为:GJL(LSJ)― 400
用于冻结物冷藏间的落地顶吹式400m2蒸发面积的冷风机表示为:GJL(LFD)― 400
用于冷却物冷藏间的吊顶式250m2蒸发面积的冷风机表示为:GJL(GFL)― 250
冷风机用途、规格型号表示如下:
用途 | 落地顶吹式 | 落地侧吹式 | 吊顶式 | 落地下侧吹式 |
结冻间(-23℃∽-30℃) | LFJ | LSJ | GFJ | LT |
冻结物冷藏间(-18℃∽-25℃) | LFD | LSD | GFD | |
冷却物冷藏间(-2℃∽+5℃) | LFL | LSL | GFL |
(二)说明:GJL系列冷风机分二种供液方式,即制冷剂下进上出用“A”表示,制冷剂上进下出用“B”表示,用户可根据不同用途提出,同时注明进出液管的左右方向。L―表示左侧,R―表示右侧。对采用R22、R404A制冷剂应采用多头分液管多路供液的方式。
