气体传感器在食品智能包装中的 应用研究进展

　　摘要：目的 系统介绍气体传感器的种类和应用现状，以期为气体传感器在不同食品智能包装中的应用提供参考和借鉴。方法 综述气体传感器在水果、蔬菜、海鲜、肉类等智能包装方面的应用研究进展，分析气体传感器在食品智能包装中应用的局限性及其未来发展趋势。结果 当前消费者对食品安全和新鲜度的要求不断提高决定了气体传感器的应用范围将不断扩大，并向安全、绿色、无污染的方向不断发展。结论 将气体传感器用于改善食品安全性和追溯性具有巨大的潜力，具有广阔的发展前景，它能够在食品保质期内跟踪和监测其新鲜度，保证食品的安全性，并有效地促进了食品包装技术的快速发展。

　　关键词：食品包装；气体传感器；保鲜包装；实时监测

　　智能包装在产品的流通过程中承担着信息传递、存储和反馈的功能，传感器作为智能包装中至关重要组成部分已成为当前研究的热点。李洪军等对智能包装在动物源性食品质量与安全监控中应用的研究进行了总结，但并没有对传感器在果蔬智能包装中的应用进行详细阐述。路玉凤等分析了传感器在果蔬品质检测上的应用，却仅就电子鼻和图像识别技术2个方面进行展开。廖恺芯等结合果蔬检测机理对传感器在包装上的应用进行研究归纳并对气体传感器进行了分类，但在传感器研究的最新进展上不够全面，因此，文中系统介绍气体传感器的种类和它在各种食品智能包装中的应用现状，以期为气体传感器在不同食品智能包装中的应用提供参考和借鉴。

　　1  气体传感器概述

　　根据研究方向的不同，智能包装技术可以分为信息型和功能控制型2种，气体传感器作为信息智能包装中的一种有效载体，它能够对包装内环境中特定气体敏感并发生反应，以监测包装内食品的新鲜度，消费者在选购商品时能够通过包装上气体传感器的变化得到产品的有效信息，以便做出正确选择。包装材料的破损、微生物代谢等作用都会使包装系统内气体组分发生很大的变化，气体传感器可以通过化学或酶等反应，在标签上发生颜色变化，从而起到监测产品新鲜度的作用。根据所检测气体种类的不同，气体传感器可以分为二氧化碳、氧气、挥发性含硫化合物、挥发性含氮化合物和乙烯综合型气体指示器等。

　　2  气体传感器监测产品新鲜度的机理

　　气体传感器可以通过监测二氧化碳和氧气含量的变化来计算果蔬的呼吸速率，或者通过监测乙烯等气体来分析果蔬的成熟度。它也可以通过识别鱼类中产生的挥发性含氮化合物、肉制品产生的硫化氢等气体来检测生鲜类食品的新鲜度，目前气体传感器检测产品新鲜度的机理主要分为以下2种。

　　1）通过将天然色素或者某种化学试剂制成可以与特定气体反应的色素染料，染料与基材复合成指示标签。将指示标签置于包装系统内，智能标签和这些代谢产物进行化学反应，发生颜色改变等可视变化，起到提示作用。智能指示标签能够以成本低的优势应用于果蔬和肉类的品质监测。

　　2）通过气体传感器可以识别包装内的气体组分，当气体环境发生改变，传感器能够通过监测转换成信号反映出产品的新鲜特性，如电子鼻等设备。目前，电气体传感器虽然在产品新鲜度的指示领域中具有测试更准确等优势，但这类系统目前绝大多数结构很复杂，需要昂贵的仪器，大量应用在产品包装中的成本会过高，因此暂时不适合用在销售包装中。

　　3  气体传感器在食品智能包装的应用研究

　　在果蔬的智能包装系统中，气体传感器可对水果在成熟过程中释放的各种特定气体进行测定，从而判断水果的成熟度等质量状态。基于气体传感器在水果新鲜度监测方面的应用研究见表1。Mahajan等开发了一种小型且灵活的基于传感器的呼吸计，借助于呼吸计上的电化学传感器和红外传感器，用于连续地测量草莓中氧气的含量。早在2004年，新西兰的P?P Enterprises超级市场推出了Ripe SenceTM洋梨智能包装，当洋梨成熟后产生芳香气体，包装上的智能标签由红色变成黄色。Kim等开发了一种基于甲基红的由功能油墨直接打印在纸介质上的柔性传感器标签，当苹果成熟释放出醛时，标签颜色由黄色变成橙色，最后变成红色。

　　电子鼻是由某种特定识别模式系统和气体传感器组成的仪器，由于电子鼻具有气体选择性，使得它不仅可以检测单一气体也可以检测混合气体。此外，电子鼻在监测草莓在采后物流过程新鲜度、撞击损伤程度等方面也得到了广泛的研究。这些研究均表明，电子鼻技术能够有效且智能地分析检测水果的新鲜度。

　　王顺提出了基于视觉和嗅觉多传感器融合技术的水果成熟度检测系统，将视觉系统获取外观信息和嗅觉传感器获取的气味信息进行数据融合，从而准确无损地检测水果成熟度。孙雪构建了适用于葡萄冷链物流环境中检测的气体传感器，通过测试物流冷链环境中CO2、O2和SO2气体浓度来检测葡萄的品质变化。Deng等将壳聚糖、纳米金颗粒等材料制成可对有机磷、甲基和硫磷农药快速响应的生物传感器，该传感器能快速识别有害物质。近几年也有很多研究者通过提取天然色素制成新鲜度指示标签对水果进行新鲜度的检测。

　　3.2  蔬菜

　　由于蔬菜的呼吸作用会产生特殊性气体使得包装内气氛环境发生变化，因此，可在包装内使用可视化的指示材料来监测生蔬的新鲜程度，基于气体传感器在蔬菜新鲜度监测方面的应用研究见表2。Lee等开发了一种以无纺布作为基材片，溴甲酚绿为变色层，低密度聚乙烯薄膜为外层固定染料的新鲜度指示器，该传感器可有效地检测二氧化碳的浓度变化，并能通过连接手机来读取蔬菜的新鲜度。Chen等通过在成膜液中混合甲基红和溴百里酚蓝溶液制备了辨别鲜切青椒新鲜度的智能标签，随着在储存期间包装中的二氧化碳的浓度增加，智能标签从黄绿色变为橙色。Meng等将使用化学染料作为指示剂，并与基材混合制备了CO2传感器，研究发现随着蔬菜产生CO2浓度的增加，标签颜色发生明显变化。

　　除了可以检测二氧化碳气体外，近几年也有采用检测硫化气体来测试蔬菜新鲜度的方法。此外电子鼻也能够智能有效地监测生蔬的新鲜度，并且气体传感器在蔬菜中的农药残留病变等方面也有了部分研究，切实保障了食品的安全性。

　　3.3  海鲜

　　海鲜类产品含有丰富的蛋白质，营养丰富，但在加工、流通和销售过程中极易发生腐败，因此，研究海鲜类产品新鲜度监测技术具有广阔的发展前景。海产品的品质变化可以通过在检测它产生的挥发性盐基氮（Tolal Volatile Basic Nitrogen，TVBN）的浓度来判定，随着TVBN的含量增加会改变环境的pH值，因此，pH指示剂在海产品的包装应用中具有巨大的潜力。

　　3.3.1  虾类

　　基于天然色素的气体传感器在虾类新鲜度监测方面的应用研究见表3。Liu等通过流延法制备了一种基于姜黄素、黑枸杞花青素和κ–卡拉胶基质的智能包装膜。在虾的储存过程中，随着TVBN值的升高，包装膜颜色由浅灰色先变蓝绿色再变黄。黄佳茵等以改性聚乙烯醇（Polyvinyl Alcohol，PVA）和甲基纤维素（Methyl Cellulose，MC）作为成膜基材，甲基红和溴甲酚紫作为指示剂制备指示膜，并对南美白对虾进行新鲜度监测。结果表明在储存过程中指示膜由红褐色转为紫褐色最终变为黑色。

　　除了天然色素以外，Wang等使用了具有高固态发射的香豆素氢衍生物来制作了新型比色传感器。目前，采用电子鼻技术监测鲜虾新鲜度的研究较少，部分学者将荧光物质通过共价键链接在纤维素分子链上来制备荧光传感器，研究表明该类传感器具有很高的检测精度，能够有效监测海鲜的腐败程度。

　　3.3.2  鱼类

　　近几年来，具有成本低、响应快等优点的比色阵列传感器在食品安全领域方面具有巨大的应用潜力。张一冉通过溶胶–凝胶的方法来改善气敏材料的防水特性并与滤纸结合制备成阵列传感器来监测鲈鱼的新鲜度，实验发现该传感器能够成功识别腐败的鲈鱼从而提高食品安全性。

　　由于花青素的来源广泛，易于提取且无毒无害的优点使其作为指示剂更容易被人们所接受。一些研究人员从玫瑰茄、紫薯等植物中提取花青素制备指示膜应用于鱼类包装，均起到了很好的指示作用。Zhai等基于玫瑰茄花青素（Roselle Anthocyanins，RACNs）和淀粉/聚乙烯醇（Starch Polyvinyl Alcohol，SPVA）开发了用于实时监测鱼肉在冷藏温度下的新鲜度。随着鱼变质过程中会产生多种碱性挥发性胺，比色膜随时间呈现可见的颜色变化，见图1。目前，基于天然色素作为染料的鱼肉新鲜度的气体传感器也得到了广泛的应用，表4列出了相关的研究。

　　除了天然色素外，也有很多化学染料可用于制备新鲜指示剂。Aghaei等使用静电纺丝技术制备含有茜素的玉米醇溶蛋白纳米纤维传感器来监测在4℃冷藏条件下虹鳟鱼片的品质变化，在储存5～9d后传感器变为淡紫色，在10～12d时传感器的颜色变为洋红色。基于化学染料的气体传感器在鱼类新鲜度监测的研究见表5。

　　目前人们通过对数据进行主成分分析（Principal Components Regression，PCA ）和线性判别分析（Linear Discriminant Analysis，LDA），并结合挥发性盐基氮、菌落总数和三甲胺含量的变化进行分析，可以建立一种利用电子鼻技术判别鱼类新鲜度的方法。这类技术在鱼肉腐败检测中已有了不少的研究。此外，Chung等开发了一种使用高频射频识别（High Frequency Radio Frequency Identification，HF RFID）技术的近端无电池智能传感器标签，该系统可通过测量鱼的储存温度和H2S或NH3气体的浓度，能够有效监测鱼肉的腐败过程。

　　

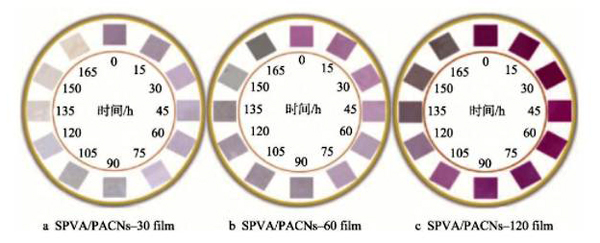

图1 比色膜在4℃下165h内贮藏鲢鱼过程中的相应颜色变化

表4  基于天然色素的气体传感器在鱼类新鲜度监测的研究

　　3.4  肉类

　　肉类含有丰富的优质的蛋白质、脂肪、碳水化合物等营养物质，是人们日常能量摄入的主要来源之一。新鲜肉类在运输流通的环节中容易受到微生物的作用发生腐败变质。目前消费者更易接受在流通过程中与肉类产生的微生物代谢特征产物发生反应的气体传感器，该传感器能够准确地提供肉类产品的新鲜度信息。

　　3.4.1  猪肉

　　对鲜猪肉新鲜度指标的判定，主要从感官、理化和微生物等几个方面的变化来评价猪肉的新鲜度。在国内猪肉品质的监测中已有了很多学者以化学染料作为pH指示剂来制备新鲜度指示卡。胡云峰等选用溴甲酚紫作为pH指示剂，并以棉质纤维纸为基材制备了智能指示纸，研究发现随着猪肉腐败过程的加剧，指示纸的颜色由浅黄色变成深紫色。此外，Chen等开发了一种由琼脂（Agar, AG）和ZnTPPS4组成的猪肉新鲜度比色指示剂，室温（25℃）试验表明，随着TVBN浓度的升高，标签的颜色发生显著变化。Li等开发了一种基于钌纳米颗粒的H2S纳米仿生传感器，该传感器对H2S具有特定的快速响应，能够在线性范围（0～1800nM）内现场监测猪肉的新鲜度。基于天然色素的气体传感器应用于猪肉新鲜度监测的研究见表6，将花青素作为天然pH指示剂并结合不同的基材可以制备出多种纯天然有效的猪肉新鲜度指示标签。

　　电子鼻系统可以对猪肉进行挥发性盐基总氮检测，它可以快速准确地预测出猪肉在贮藏期间的品质变化，从而监测猪肉的新鲜度。此外，Song等首次使用废弃的葱根作为生物模板制造了SnO2微管，它在低能耗的情况下便能准确检测高湿大气下的H2S气体，因此该传感器在鲜猪肉检测方面极具应用价值。Shi等基于二氧化钛聚苯胺/丝素纤维开发了一种新型低成本微型传感器，该传感器的输出响应值与猪肉中的TVBN水平显示出良好的相关性。

　　3.4.2  鸡肉

　　基于气体传感器在鸡肉新鲜度监测的研究见表7。早在1995年，Otto等在鸡肉的包装材料上涂覆作为指示剂的硝酸铅乳液，指示剂会与鸡肉腐败产生的H2S发生反应，由棕色变为黑色。Liang等使用沙蒿胶、红甘蓝花青素和羧甲基纤维素钠制备了一种智能指示膜，该薄膜随着NH3浓度的升高，颜色由黄绿色变为黄色。

　　Koskela等利用柔性印制电路板的技术，以醋酸铜印刷纸为原料，在基板上制成了一种用于监测鸡肉新鲜度的气体传感器。实验证明，气体传感器对鸡肉腐败产生的H2S具有良好的响应。Lee等开发了一种由内部聚醚嵌段酰胺、8种聚合物固定的pH染料变色层和外部聚对苯二甲酸乙二醇酯组成的比色阵列新鲜度指示器，为鸡肉新鲜度的监测提供一种低成本的方法。

　　3.4.3  牛肉

　　基于气体传感器在牛肉新鲜度监测的研究见表8。Mehdizadeh等以石榴皮提取物、百里香精油和壳聚糖–淀粉制备了复合膜，并探究智能膜对4℃下储藏21d牛肉货架期的影响，发现制得的复合薄膜具备更好的抗菌和力学性能，并能够延长牛肉的货架期。Ezati等通过在纤维素–壳聚糖膜中掺入茜素制成了比色指示膜，当牛肉腐败时的总挥发性碱性氮（TVBN）达到临界值时，指示膜显示出从棕色到紫色的颜色变化。

　　翟晓东利用荧光共振能量转移效应，制备了具有双发射特点的硅量子点–银纳米簇智能指示膜，在牛肉的腐败过程中，指示膜与硫化氢和甲硫醇发生反应，颜色由红色变成蓝色。此外电子鼻技术在监测牛肉新鲜度、分析炖煮牛肉的风味、辨别掺假牛肉等方面也有了部分研究。

　　3.4.4  羊肉

　　基于气体传感器在羊肉新鲜度监测的研究见表9。孙武亮将染料通过静电纺丝技术制备了能够响应羊肉新鲜度的纳米纤维膜，发现其对冷鲜羊肉贮藏期间的品质有了很好的监测。Alizadeh-sani等通过将伏牛花花色苷与甲基纤维素/壳聚糖纳米纤维复合膜混合制备了pH指示膜，当羊肉腐败时，薄膜由粉色变成无色。

　　此外王綪等、张宗国等将电子鼻结合顶空气相色谱–离子迁移谱（Gas Chromatographyion Mo bility Spectrometry，GC-IMS）技术对掺了鸭肉的假羊肉进行定性辨别，实验表明电子鼻能够准确地区分不同掺假比例的羊肉样品，说明该技术可为掺了鸭肉的假羊肉的检测提供良好的技术支撑。

　　3.5  其他食品

　　3.5.1  泡菜

　　泡菜这类发酵类产品中，CO2是微生物生长过程中的主要代谢产物，因此，CO2含量的上升标志着食品新鲜度的下降。Hong等制备了用于指示韩国泡菜的新鲜度的pH指示薄膜，研究发现在泡菜发酵的过程中，二氧化碳浓度逐渐升高，从而使包装内环境的酸性增强，薄膜颜色会发生明显变化，对泡菜的品质起到了监测的作用。Baek等制备并表征了具有pH依赖性的聚醚嵌段酰胺膜型CO2指示器，其中包含了甲基红和溴百里酚蓝指示剂染料。在泡菜初始发酵阶段，指示器为蓝色，最佳发酵期间为黄色，发酵结束时为红色，实现了在储存期间对包装内泡菜的实时监控。

　　3.5.2  甜品

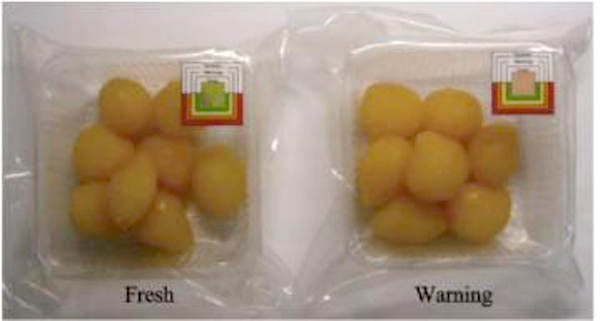

　　Nopwinyuwong等通过在尼龙/线性低密度聚乙烯膜上流延并涂覆溴麝香草酚蓝和甲基红，制备用于实时监测甜点新鲜度的指示标签，随着甜品中二氧化碳浓度的不断增加，指示标签从绿色变为橙色（绿色表示新鲜、橙色表示变质），见图2。邢月等开发了一种基于聚乳酸、溴百里香酚蓝和甲基红的新鲜度指示卡，用于监测馒头、面包等面食的新鲜度。当食品发生腐败时，指示卡由绿色变为黄色，最终变为橙红色。Pisuchpen研制了一种基于甲基红和溴百里酚蓝混合染料的CO2指示标签，用来监测和指示泰国传统甜品Thong–EK的保质期。在储存过程中随着CO2含量的增加，指示标签由蓝色逐渐变成绿黄色、绿色，最后变成黄色。

　　3.5.3  乳类食品

　　在乳类食品中，乳酸菌的发酵会产生CO2，因此乳类食品的新鲜度监测主要也是通过pH指示剂监测包装内的CO2的浓度来实现的。当食品腐败过程释放出CO2时，包装上的pH指示剂会随着包装内环境pH值的降低发生明显的颜色变化。基于天然色素的气体传感器在牛奶新鲜度监测的研究见表10。

　　王帅等开发了一种基于无线射频识别技术的低功率pH传感器，该传感器可应用于对O2和CO2气体敏感的牛奶和肉类的包装中，以实时监测其新鲜度的变化。此外，具有高灵敏性和客观性的电子鼻技术在牛奶的风味检测、安全性检测和货架期预测中均有了很多的研究应用，电子鼻技术在实现奶类制品的检测的同时保证了奶类制品的品质。

　　4  结语

　　气体传感器作为智能包装的分支能够在提高包装智能化和信息化的同时也满足了人们对于食品安全性的需求。目前，气体传感器在不同的食品上已有了广泛的应用，它的应用与发展为产品的质量和安全提供了可靠的保障，但是对智能包装中的活性与智能成分的毒理学的研究还不够全面，许多应用在气体传感器中的化学成分较为复杂，也存在很多人工合成的物质成分，它的安全性还不能得到保证，智能包装的高成本也阻碍了气体传感器的应用，因此，需要更多地去探究低成本的天然物质应用于气体传感器的可行性，以发挥气体传感器在改善食品安全性和可追溯性的巨大潜力，推动该项智能技术的发展，使智能包装技术具有更广阔的前景。
